Stend pro měření úhlové vůle tyčí řízení (Fuji Koyo Czech)

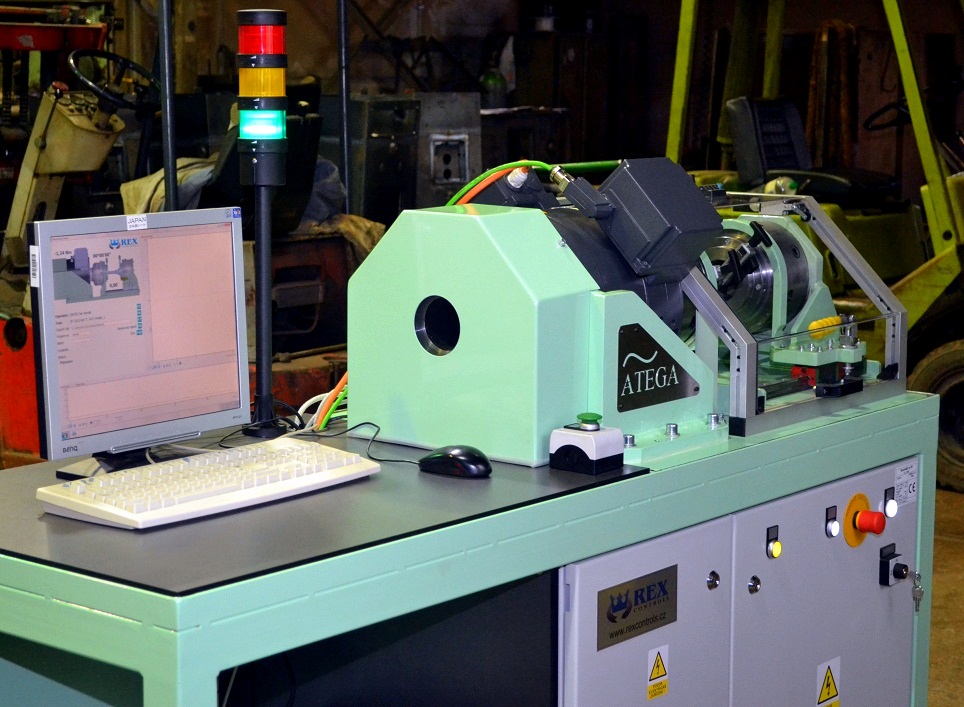

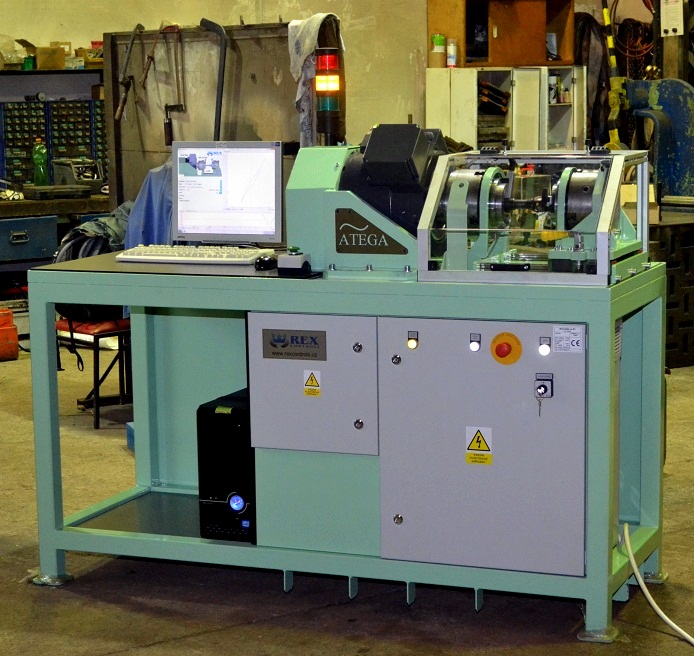

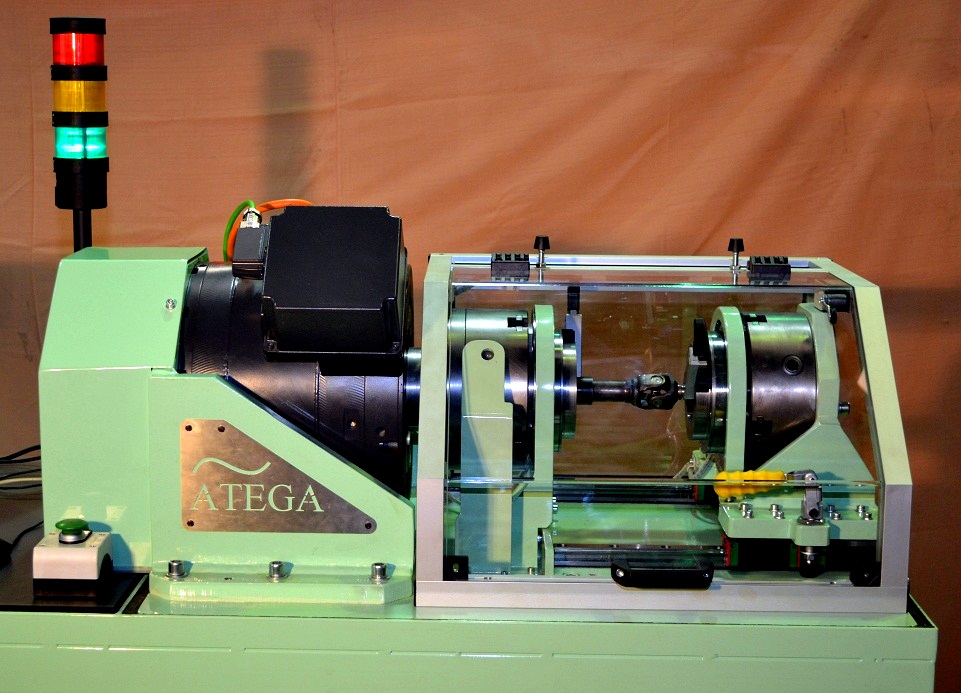

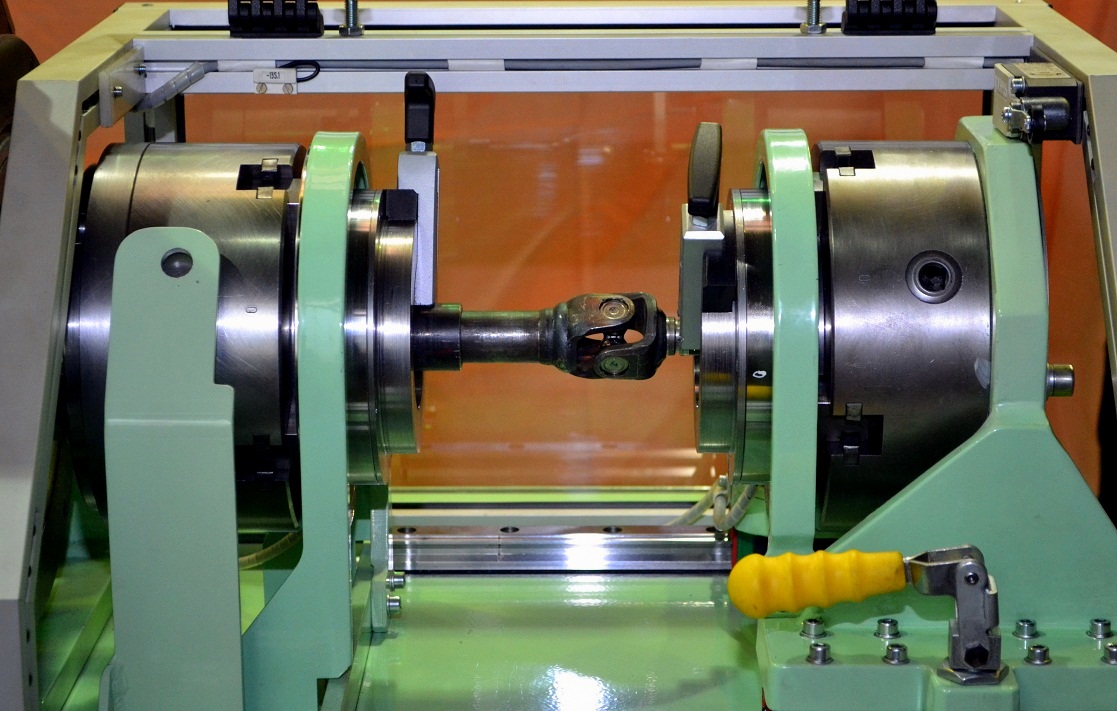

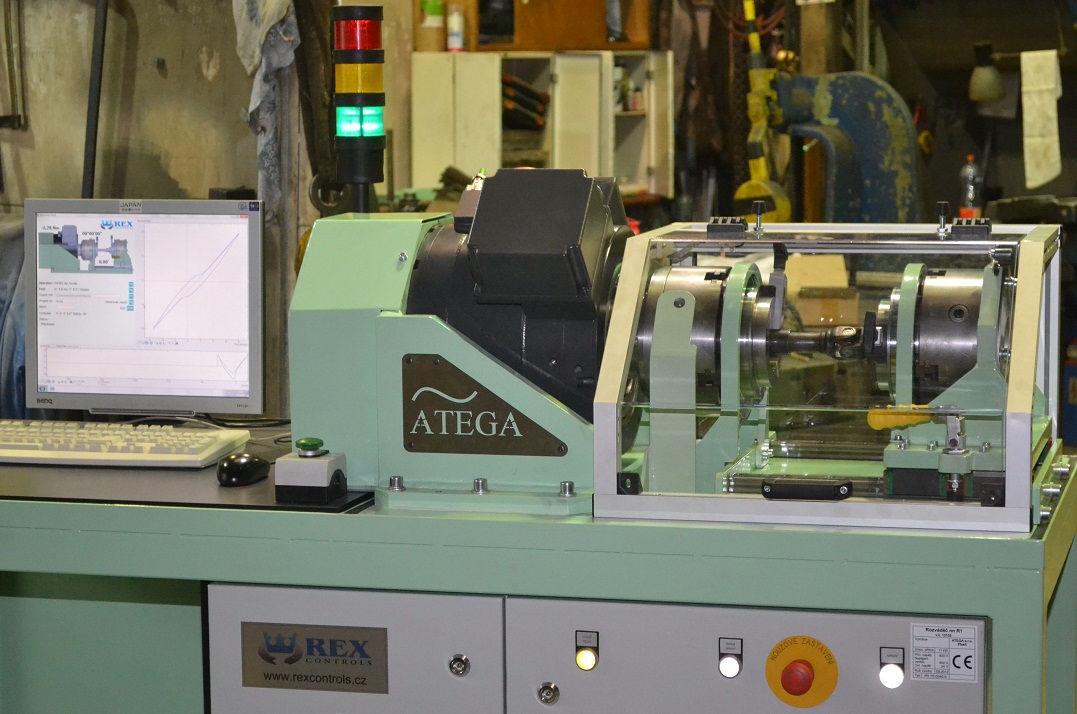

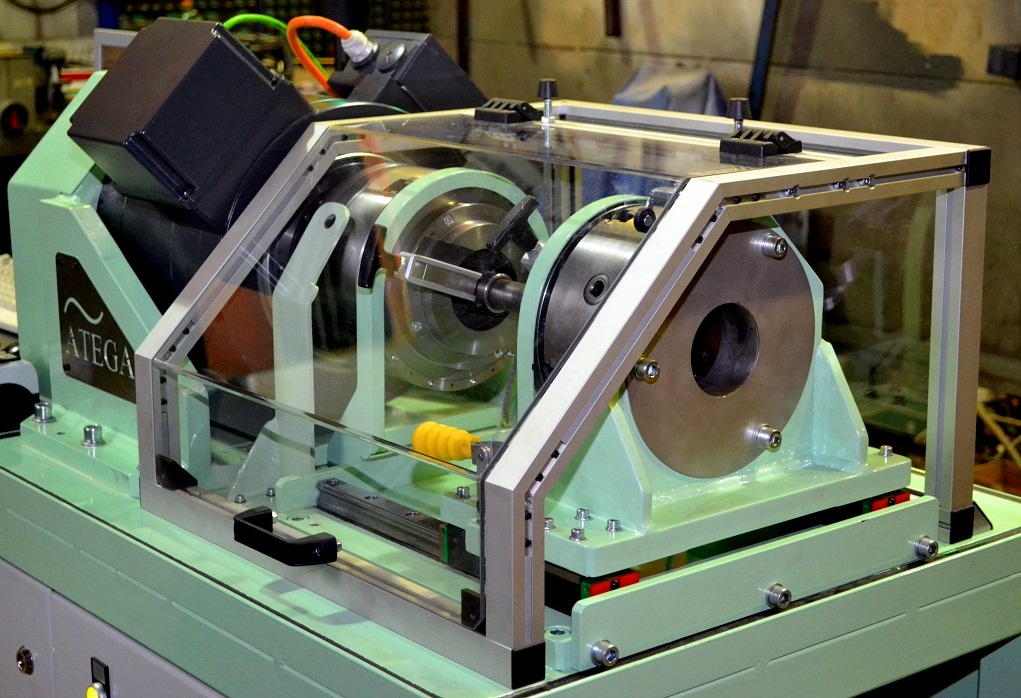

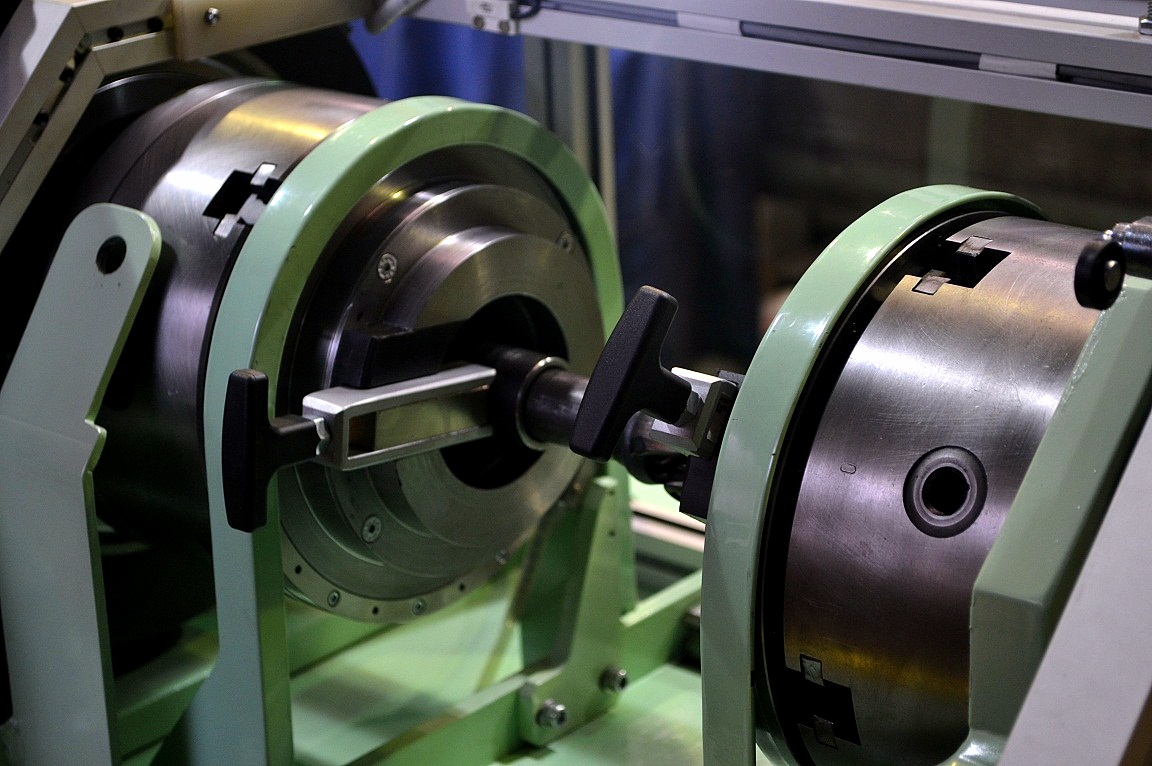

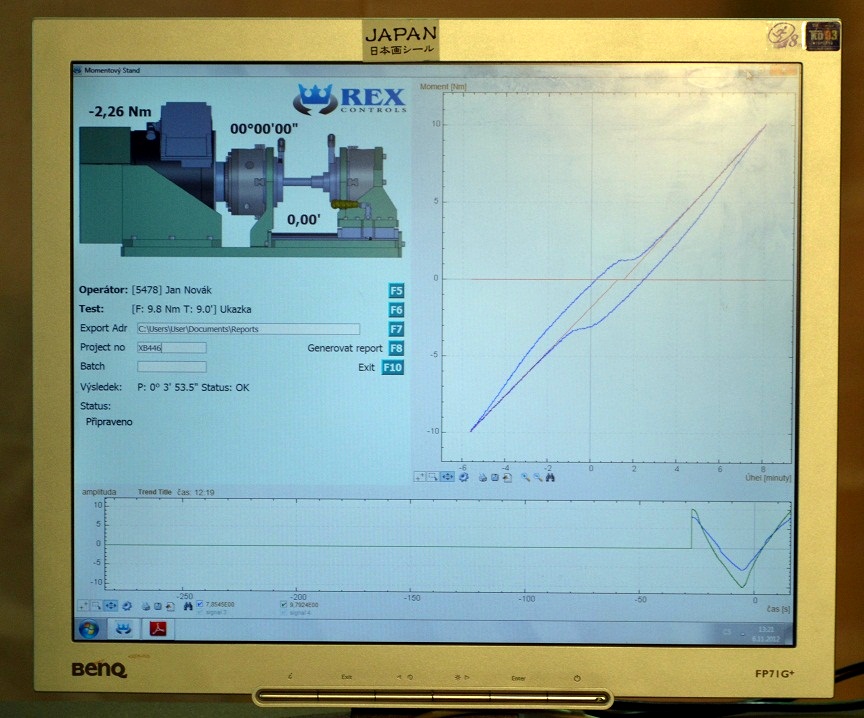

Univerzální stendměření úhlové vůle různých druhů mechanických kloubů a spojení (např. kardanovy klouby) byl přizpůspben pro měření vůlí tyčí řízení. Vůle je měřena extrémně přesnými optickými čidly, ktera jsou magneticky upnuta přimo na měrenou hřídel. Měření je prováděno definovaným momentem (silou), jenž je generován výkonným momentovým motorem. Tímto způsobem jsou omezeny mechanické vůle samotného stroje. Po snadném upnutí měřeného výrobku a zavření bezpečnostího krytu je celý experiment proveden stiskem jednoho operátorského tlačítka. Výsledkem experimentu je podrobně změřená hysterézní křivka a automaticky vypočtená úhlová vůle. Po měření je automaticky vygenerován elektronický report. Ovládací SW umožňuje snadno konfigurovat různé druhy experimentů. Vyvinuto ve spolupráci s firmou ATEGA pro Fuji Koyo Czech s.r.o.

Video

Foto

Použitý HW a SW

• HW: Lanner - LEC s operačním systémem Linux/Xenomai, I/O moduly B&R
• SW: Řídicí systém REX
• SW: Vizualizace - Java
